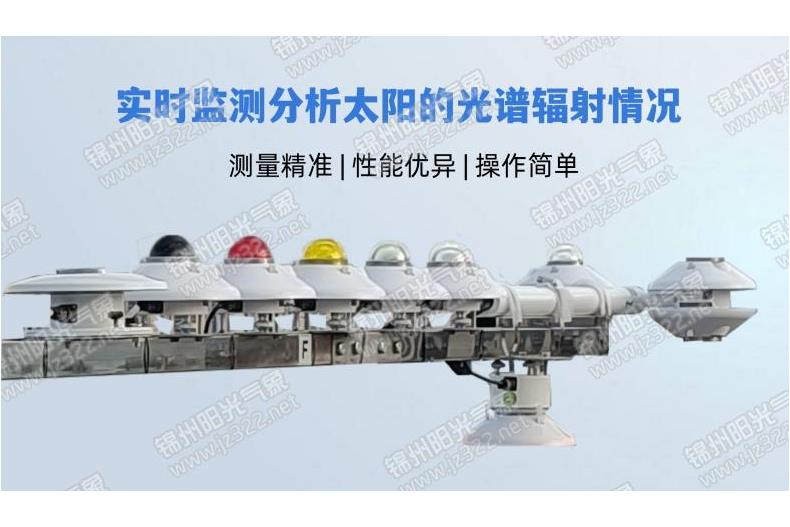

PC-2GL太陽輻射光譜監測分析系統可實時監測太陽各波段光譜的輻射強度，與微機分析軟件配合使用顯示各路光譜曲線圖，光譜所占總輻射的比例，及單位時間內各路光譜的累計量，具有測試精度高、人機界面友好、人工干預少、交直流電共用等特點?？蓮V泛用于太陽輻射研究、材料老化試驗、材料透光測試、農業光合輻射研究等領域。
二、產品特點
1、系統按室外觀測儀器標準設計，具有防風，防水，抗腐蝕，耐高低溫等特點，適合在野外高原等氣候惡劣的環境使用；
2、系統采用RS232/RS485等有線通訊以及GPRS/Wifi/RJ45等無線通訊方式，標準modbus協議，方便與其它后臺對接；
3、交直流兩種供電方式，太陽能供電方式可保證系統待機時間5-7天；
4、安裝支架為組合式結構，現場裝卸簡單，支持定制，無需維護，可長時間戶外使用；

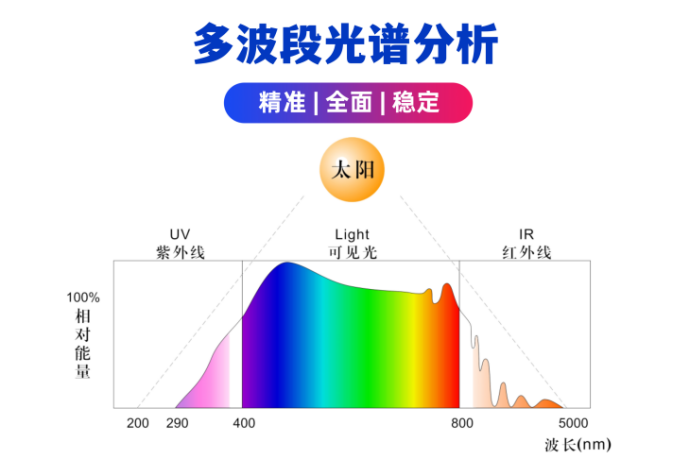

5、選配不同波段的分光譜輻射表可實現太陽輻射中的總輻射、綠光、近紅外、紫外、紅橙光、紅外、紫藍光、可見光、遠紅外的實時監測分析，還可以集成其他類型的太陽輻射表；

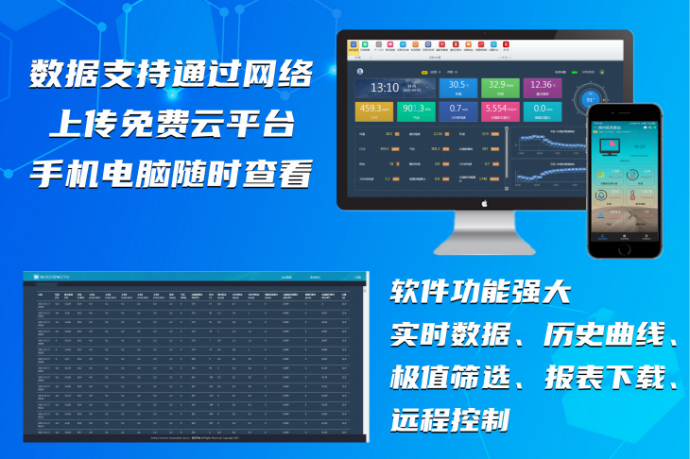

6、系統軟件功能強大，即可單機獨立使用，也可多套組網，配合無線通訊模塊可對接智慧云平臺服務軟件，協助用戶進行隨時隨地遠程數據查詢與管理。軟件除可實時在線顯示各輻射監測數據外，還可生成日報、年報等報表以及光譜曲線分析、極值分析等曲線圖，方便用戶實時準確掌握太陽光譜輻射情況；
7、數據采集器集采集、存儲、顯示、通訊功能于一體，數據秒級刷新，存儲時間間隔可設置，內部存儲器可連續存儲4萬條數據，也可外接U盤存儲器實現不限量存儲。大屏幕液晶顯示器與薄膜按鍵配合使用可實現現場單機操作，實時查看數據、設置參數等。

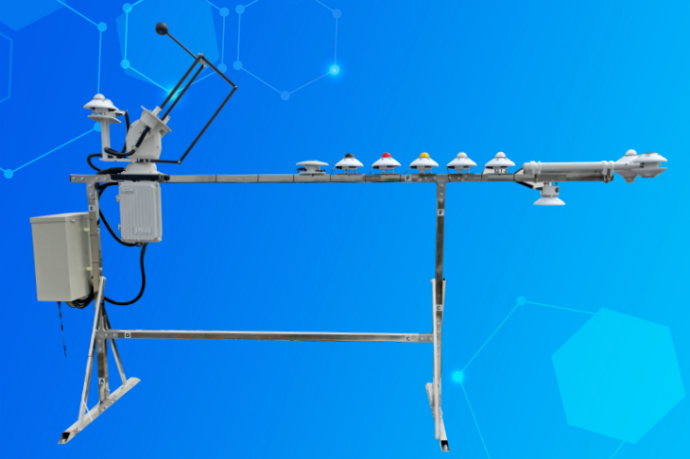

三、系統組成
產品名稱 | 產品型號 | 數量 | 單位 |
多通道太陽輻射記錄儀 | PC-2B | 1 | 臺 |
分光譜輻射表(6臺) | TBQ-4-6 | 1 | 套 |
長波輻射表 | TBL-1 | 1 | 臺 |
太陽光譜分析軟件 | PC-2GL | 1 | 套 |
觀測支架 | TRM-JT | 1 | 套 |
數據通訊及傳感器連接 | 線纜 | 1 | 套 |
太陽能供電系統(可選配) | TDC-25 | 1 | 套 |
注：以上輻射表可根據用戶具體需求進行選配增減。 | |||
四、技術參數
PC-2GL太陽光譜分析系統技術指標 | |
供電 | AC220V或DC12V |
功耗 | 100mA（無線通訊200mA） |
輸出 | RS232/RS485/GPRS/RJ45/Wifi任選 |
輻射表配置 | 分光譜輻射表（280~3000nm、400~3000nm、500~3000nm、600~3000nm、700~3000nm、760~3000nm），長波輻射表 |
可監測參數 | 太陽總輻射、紫外光、綠光、紅橙光、紅外光、紫藍光、可見光、近紅外、遠紅外 |
支架 | 輻射觀測支架（可定制） |
防護等級 | IP65 |
輻射表參數指標 | ||
型號 | 項目 | 技術參數 |

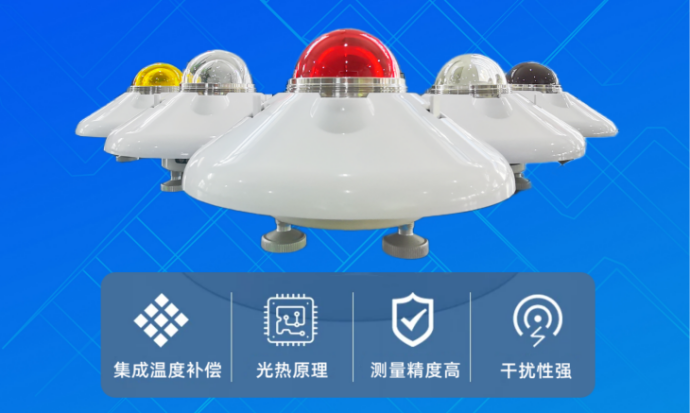

TBQ-4-6 分光譜輻射表 | 測量范圍 | 0～2000W/m² |
測量精度 | <5% | |
靈敏度 | 7～14μV／W.m-2 | |
響應時間 | ≤30s（99%） | |
內阻 | <400Ω | |
溫度特性 | ±2%(-20℃～+40℃) | |
余弦 | 天頂角0°~70°，偏離標準±3% | |
天頂角70°~80°，偏離標準±7% | ||
光譜范圍 | 280~3000nm、400~3000nm 500~3000nm、600~3000nm 700~3000nm、760~3000nm | |
工作環境溫度 | -40℃~+80℃ | |
工作環境濕度 | 0%RH-100%RH | |
重量 | 0.5kg/臺 | |
長波輻射表 | 測量范圍 | 0～2000W/m² |
測量精度 | <5% | |
響應時間 | ≤30s（99%） | |
內阻 | 約1000Ω | |
余弦 | ≤±10% | |
光譜范圍 | 3500~50000nm | |
工作環境溫度 | -40℃~+80℃ | |
工作環境濕度 | 0%RH-100%RH | |
重量 | 1.5kg/臺 | |
溫度特性 | ±2%(-20℃～+40℃) | |

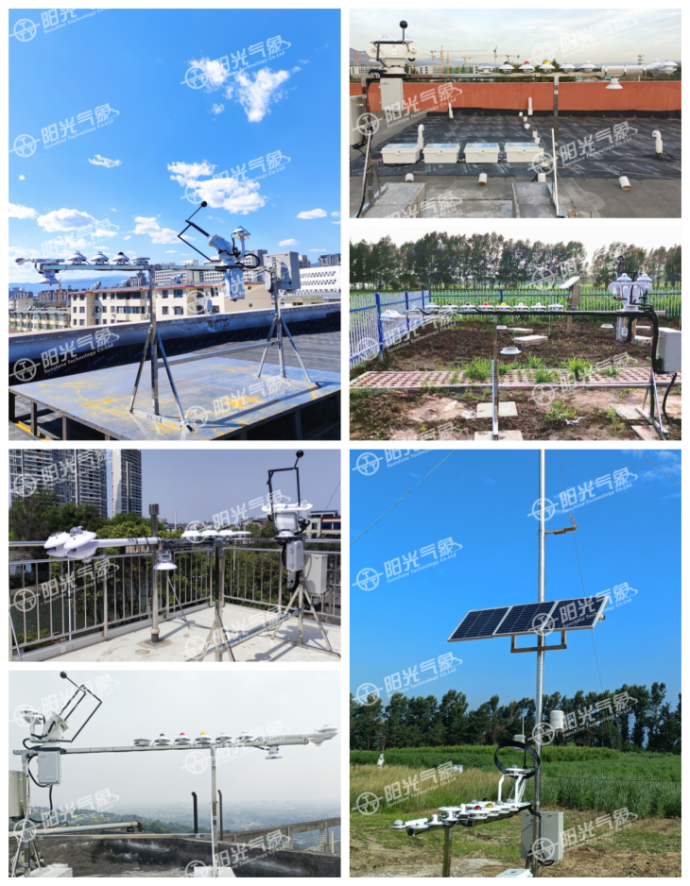

五、典型應用
此套系統是太陽能資源和氣象評估的理想光譜輻射監測儀器，廣泛適用于氣象、農業、太陽能、材料老化等科研部門。
